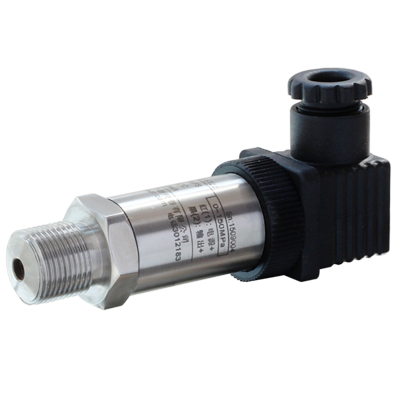

![[list:title]](/uploads/allimg/150920/1-150920113028.jpg)
所屬分類：高壓壓力變送器
打印當前頁
將此頁放入收藏夾
此產品包含以下詳細資料概述
STZ2型高量程壓力傳感器/變送器，高壓壓力傳感器/變送器，水刀機專用超高壓壓力變送器，選用高精度箔式應變計作為敏感元件，具有一體化彈性結構，有穩定性和可靠性。信號處理電路位于不銹鋼殼體內，電路經過工藝老化處理，同時還具有線性補償功能。該產品主要用于高壓、超高壓以及壓力沖擊大的場合。
特點
測量膜片與壓力接口一體式結構；
螺紋接口采用7度錐密封面；
抗振，抗瞬間壓力沖擊；
可測量壓力最高可達600MPa；
IP65密封標準。
技術參數
| 測量介質 | 與17-4PH不銹鋼兼容的液體或氣體 |
| 量 程 | 0～40…600MPa |
| 壓力類型 | 表壓 |
| 過載壓力 | 1.25倍量程壓力 |
| 破壞壓力 | 1.5倍量程壓力 |
| 供 電 | 9～36VDC |
| 輸出信號 | 4～20mA； 0～5V；1～5V；mV可選 |
| 綜合精度 | 0.5%FS； 0.25%FS可選 |
| 零點溫度誤差 | 0.3%FS/10℃ |
| 滿量程溫度誤差 | 0.3%FS/10℃ |
| 補償溫度 | O～70℃；-20～85℃ 可選 |
| 工作溫度 | -40～85℃；-40～120℃ 可選 |
| 絕緣電阻 | ≥500MΩ |
| 負載能力 | ≥[(供電電壓-6.5V)/0.02A]Ω |
| 螺紋接口 | M20×1.5，G1/4特殊要求可定制 |
| 電氣接口 | DIN43650插頭；航空插頭；直接引線 可選 |
| 機械壽命 | ≥500萬次壓力循環 |
| 長期穩定性 | ≤±0.15%FS/年 |

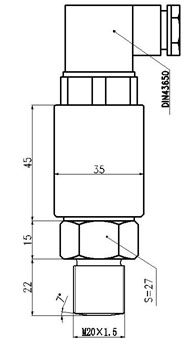

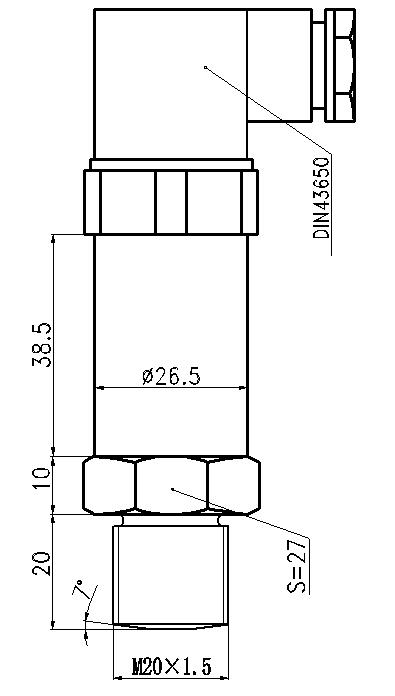

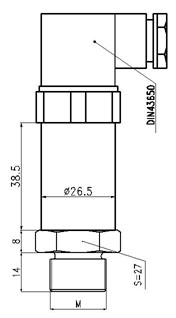

外形尺寸
| 40MPa＜R＜100MPa | 100MPa＜R＜250MPa | 300MPa＜R＜600MPa |
 |  |  |
| 螺紋端口配有緩沖器 | 7度錐面密封 | 7度錐面密封 |
接線方式
詳細電氣連接請查閱下表：
| 類型 | 4~20mA | 0-5V / 0~10V | ||
| 二線 | 三線 | 四線 | ||
| 直引 |
紅：電源+ 黑：輸出+ |
紅：電源+ 黑：共地 綠：輸出+ | / | |
|
航插 DIN43650 |
紅(1)：電源+ 黑(2)：輸出+ |
紅(1)：電源+ 黑(2)：共地 綠(3)：輸出+ | ||
| 灰插 |
黑(1)：輸出+ 紅(4)：電源+ |
黑(1)：輸出+ 綠(3)：共地 紅(4)：電源+ |
黑(1)：輸出+ 白(2)：-12V 綠(3)：共地 紅(4)：+12V | |
以產品出廠檢定報告為準
